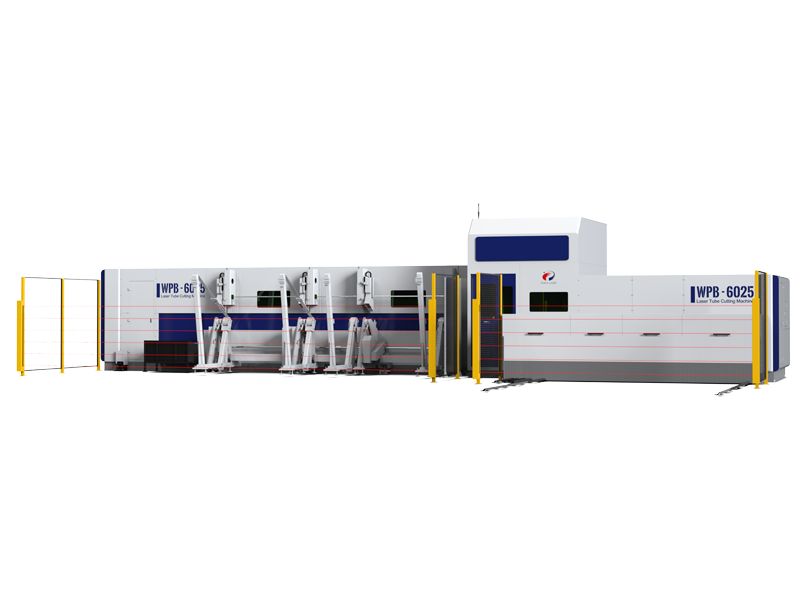

WPL シリーズは、コスト効率と効率性に優れた専用のレーザーチューブ切断機です。
モデル :
WPL 6025/9025/9035/12035機械の寸法 :
6000mm-12000mmA/P軸が回転します :
N×360°直線軸位置の繰り返し精度 :
±0.03mm直線軸の最高速度 :
90m/min回転軸の最高速度 :
100rpm回転軸位置の繰り返し精度 :
±8arc minパイプ径範囲 :
Φ20-240mm □20×20-240×240mm最大処理能力 :
40kg/mベベルカット :
YESレーザー出力オプション :
3000-6000Wオペレーティング·システム :
Smart managerWPLシリーズ レーザーチューブ切断機
WPL シリーズ レーザーチューブ切断機は、高性能、高効率、高精度のマシンです。ローディングシステムのサーボサポートはプログラムに従って自動的にサポート高さを設定できます。アンロードシステムはフラットフローティングサポートを採用しており、角穴チャックにより最大径が同じ角管と丸管をクランプできます。切断工程では、廃棄物と完成品を自動的に分別し、材料受け取りの手間を軽減します。
特徴
ダイナミックなパフォーマンス
高強度のクロスビームと精密な製造プロセスにより、動作中の機械の動的パフォーマンス、精度、安定性が保証されます。直線軸の最高速度は90m/minに達することができ、回転軸の最高速度は100rpmに達することができます。
チャックのクランプ範囲
角チャックを使用すると、丸管を切断する場合の最大直径は角管を切断する場合の最大直径と同じになります。直径の範囲は次のとおりです。 20mmから240mmまで。
バッファシリンダー付きサーボサポート
ローディング側とアンローディング側の両方に高感度サーボ駆動のアクティブサポートが装備されており、切断の安定性を確保し、精度を向上させます。
操作ソフトウェア
■Smart Manager の最新バージョンは、イタリアの CNC システムと統合できるヨーロッパの CNC ソフトウェアです。強力なレーザー切断データベースを備えているため、レーザー切断パラメータをリアルタイムで調整して、最適な切断品質を実現できます。
■新しいアルゴリズムにより、より高速な応答が可能になります.
■15層のカットパラメータと25層のミシン目方法を設定できます。
切断サンプル
証明書
